JLCPCBへの基板発注の方法

はじめに

本記事では、基板をJLCPCBへ発注する手順について解説する。 特に、Autodesk Fusionを用いた基板設計から、JLCPCBへの発注までの流れを説明する。なお、JLCPCBは基板製造サービスを提供しており、低コストで高品質な基板を製造することができる。
初めての外部発注であったが、特に問題なく短時間で発注できた。

概要

• スポンサー: JLPCB
  JLPCBに基板を発注した。ありがとうございます。

• 背景:

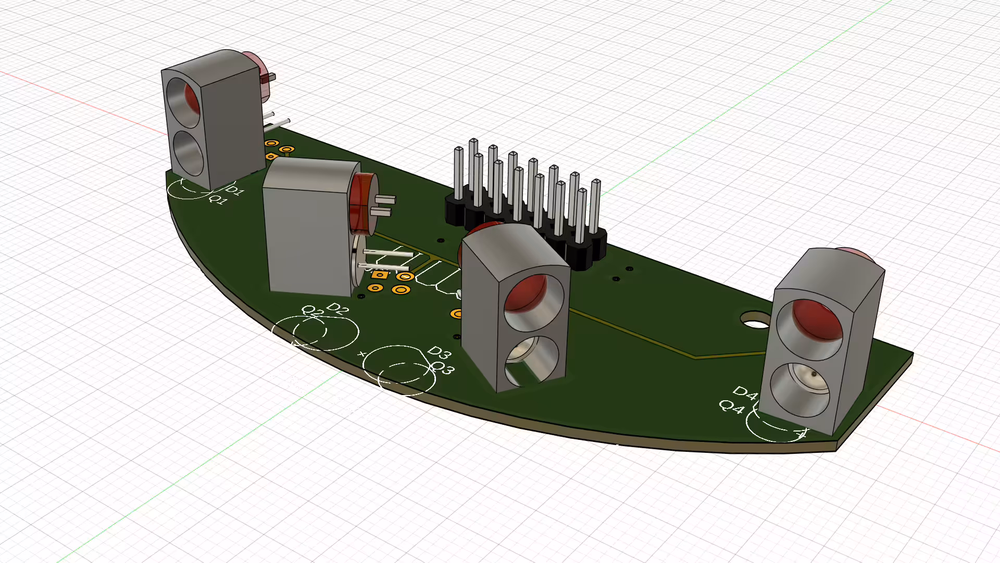

  所属する団体のキットからの卒業の1歩として、センサー基板の改良を試みた。その際の基板発注にJLCPCBを用いた。

• 使用したツール

  • Autodesk Fusion

• 設計のポイント:

  • 適切なCAMを用いる

手順

1. 基板データを作成する。
2. 適切なCAMをダウンロードする。

• CAMはJLCPCBのサイトからダウンロードできる。なお、FusionはEagleとの互換がある。

3. CAMをインポートする。

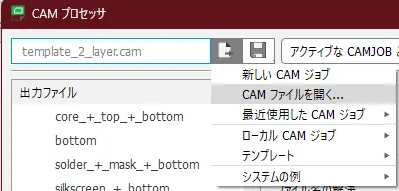

• CAMのインポートは、Fusionのメニューから[製造] > [CAMプロセッサ]を選択し、[CAMファイルを開く]をクリックする。

4. その後、右下の「ジョブを処理」をクリックする。

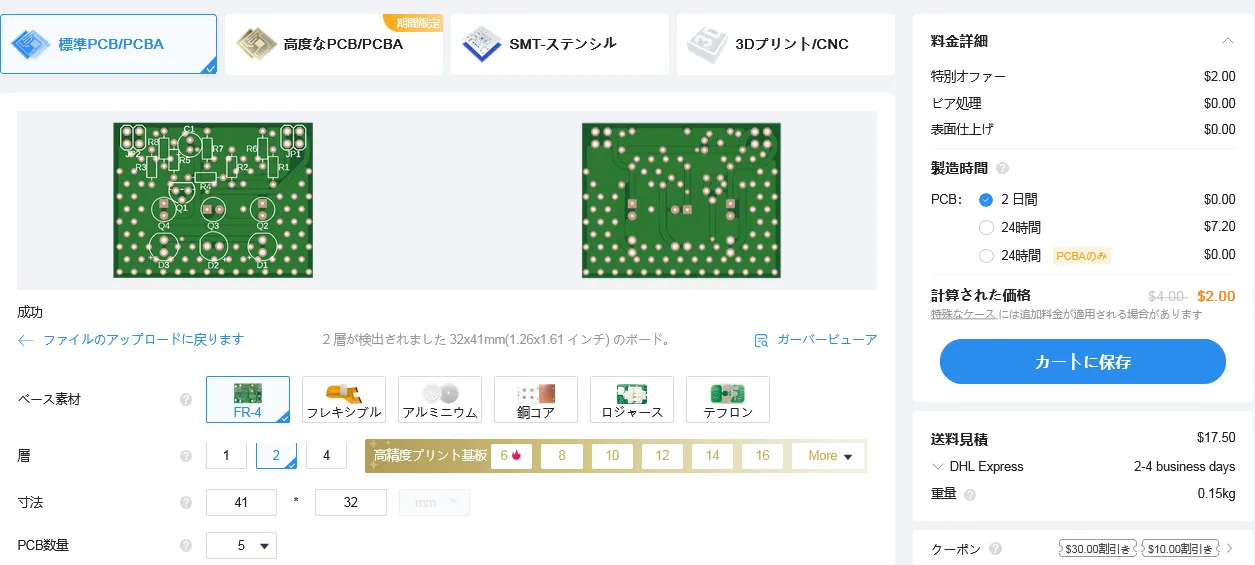

5. JLCPCBのサイトにアクセスし、「ガーバファイルを追加」を選択し、生成されたファイルをアップロードする。 英語版の発注サイトはこちら。
6. 基板の仕様を選択する。

• 基板の仕様は、JLCPCBのサイトに記載されている。必要なものを選択する。

7. 注文を確定する。

発注の結果

無事に発注することができ、基板が到着した。約2週間とすぐに到着した。
ところが、パターンとシンボルの設計ミスが見つかり、基板を再発注することになった。

まとめ

本記事では、基板をJLCPCBへ発注する手順について解説した。特に、Autodesk Fusionを用いた基板設計から、JLCPCBへの発注までの流れを説明した。
完成した商品の質は高く、特に問題なく短時間で発注できた。その為、今後もJLCPCBを利用する予定である。
